PL-lampor till LED: G24d, G24q, 2G7, 2G11 och G23 – 2 eller 4 stift, och hur gör man med förkopplingsdonet?

PL-lampor är avlånga kompaktlysrör med en stiftsockel i botten. Ska de bytas mot LED finns det två frågor: Vilken sockel har den gamla lampan – och vad ska hända med förkopplingsdonet i armaturen? Här går vi igenom socklarna G23, G24d, G24q, GX24q, 2G7 och 2G11, skillnaden mellan 2 och 4 stift och vad SPL Lighting själva skriver om förkopplingsdonet till sina LED PL-lampor.

Uppdaterad 14 oktober 2026 · Skriven av våra ljusspecialister

Kort svar: Titta först på den gamla lampans sockel. I tabellen över stiftsocklar på tyska Wikipedia har G23 och G24d 2 stift, medan G24q, GX24q, 2G7 och 2G11 har 4 stift. Ett kompaktlysrör med 2 stift har glimtändaren inbyggd och är gjort för ett konventionellt (magnetiskt) förkopplingsdon; ett med 4 stift är gjort för ett elektroniskt förkopplingsdon eller ett konventionellt med separat glimtändare. För våra LED PL-lampor från SPL Lighting gäller SPL:s egna installationsanvisningar: Anvisningen för 2-stiftslamporna (G23 och G24d) har ett avsnitt om armaturer med elektromagnetiskt förkopplingsdon, och där är stegen att ta ut den gamla lampan och sätta i LED-lampan. Har armaturen ett elektroniskt förkopplingsdon ska donet bort, och ledningarna ansluts direkt till LED-lampan – det står i anvisningen för både 2-stifts- och 4-stiftslamporna. Att ta bort förkopplingsdonet är en ombyggnad av armaturen. SPL rekommenderar i båda anvisningarna en »certified installer«, och vi rekommenderar att en behörig elinstallatör tar bort förkopplingsdonet.

Den korta versionen

Hitta sockeln. G23 och G24d har 2 stift; G24q, GX24q, 2G7 och 2G11 har 4.
2 eller 4 stift säger något om armaturen. 2 stift: glimtändaren sitter i det gamla kompaktlysröret, och enligt tyska Wikipedia ska armaturen ha ett konventionellt förkopplingsdon. 4 stift: glimtändaren eller donets elektronik sitter i armaturen.
Kontrollera -1, -2 eller -3 på G24. Siffran avgör var styrtappen sitter och hör enligt Wikipedias tabell ihop med effekten: 18 W är G24d-2, 26 W är G24d-3. Namnen på SPL:s tolv G24-lampor i tabellen nedan anger bara G24d eller G24q, så skriv till oss med varianten innan du beställer.
Förkopplingsdonet avgör resten. SPL:s 2-stiftsanvisning har ett avsnitt om armaturer med elektromagnetiskt förkopplingsdon, där stegen är att ta ut den gamla lampan och sätta i LED-lampan. Ett elektroniskt förkopplingsdon ska bort enligt båda SPL:s anvisningar.
Ska förkopplingsdonet bort handlar det om en ombyggnad. Armaturens konstruktion ändras, och arbetet bör göras av en behörig elinstallatör – SPL rekommenderar själva en »certified installer«.

En hand i svart arbetshandske håller en vit PL-lampa med två parallella rör och två korta metallstift i sockeln; i bakgrunden hänger en öppnad takarmatur — En PL-lampa med 2 stift och en öppnad armatur. Illustration – bilden visar inga specifika produkter.

De sex socklarna: G23, G24d, G24q, GX24q, 2G7 och 2G11

En PL-lampa har ingen gänga utan en stiftsockel – engelska Wikipedia kallar det »plug-in base«. Sockelns namn är därför det första du behöver känna till. De sex socklarna i den här artikeln är de som våra LED PL-lampor från SPL Lighting har i artikelnamnet.

Tyska Wikipedia har en tabell över stiftsocklar (artikeln »Lampensockel«) med stiftavstånd och antal stift. Här är de sex raderna:

Sockel	Antal stift	Stiftavstånd	Alternativ beteckning i tabellen
G23	2	23 mm	S
G24d	2	24 mm	D
G24q	4	24 mm	—
GX24q	4	24 mm	T/E PLUS
2G7	4	07 mm	S/E
2G11	4	11 mm	L

Lägg märke till att talen 23, 24, 7 och 11 i sockelnamnen motsvarar stiftavståndet i tabellen: 23 mm för G23, 24 mm för G24d, G24q och GX24q, 7 mm för 2G7 och 11 mm för 2G11. G24d och G24q har alltså samma avstånd men inte samma antal stift – och den skillnaden handlar nästa avsnitt om.

Hos SPL Lighting står det i produktbeskrivningen under artikelnumret en PL-beteckning med watt inom parentes, t.ex. »(PLD18W)« på G24d-lampan 47-856, »(PLDE18W)« på G24q-lampan 47-862, »(PLS11W)« på både G23-lampan 47-844 och 2G7-lampan 47-853 och »(PLL24W)« på 2G11-lampan 47-826.

2 eller 4 stift – det handlar om glimtändaren

Skillnaden mellan 2 och 4 stift kommer från de gamla kompaktlysrören. Engelska Wikipedia förklarar det så här i artikeln om kompaktlysrör: Det finns »a bi-pin tube designed for conventional ballast, e.g. with G23 or G24d plug-in base, and a quad-pin tube designed for an electronic ballast or a conventional ballast with an external starter«. Och vidare: »A bi-pin tube contains an integrated starter, which obviates the need for external heating pins but causes incompatibility with electronic ballasts.«

Tyska Wikipedia beskriver 2-stiftsvarianten så här: Glimtändaren sitter »in einem länglichen, quaderförmigen Block aus Kunststoff zwischen den beiden Stiftkontakten am Sockel der Lampe«, och armaturen ska ha ett konventionellt förkopplingsdon (»ein konventionelles Vorschaltgerät (KVG, eine 50-Hz-Drosselspule)«). Om 4-stiftsvarianten står det att glimtändaren, precis som förkopplingsdonet, sitter i armaturen.

För dig betyder det:

2 stift (G23, G24d): Den lilla plastklossen mellan stiften på det gamla kompaktlysröret är glimtändaren, och enligt tyska Wikipedia ska armaturen ha ett konventionellt förkopplingsdon.
4 stift (G24q, GX24q, 2G7, 2G11): Glimtändaren eller elektroniken sitter i armaturen. Enligt engelska Wikipedia kan armaturen ha ett elektroniskt förkopplingsdon eller ett konventionellt med separat glimtändare. Antalet stift säger alltså inte ensamt vilket av de två din armatur har.

Hur du ser skillnad på en glimtändare och ett elektroniskt förkopplingsdon i en lysrörsarmatur går vi igenom i guiden om LED-lysrör i stället för lysrör.

G24d-1, G24d-2 eller G24d-3?

G24-socklarna finns i varianter med en siffra efter bindestrecket, t.ex. G24d-2. I Wikipedias tabell står det vid G24d: »Varianten: -1 (10 u. 13 Watt), -2 (18 Watt), -3 (26 Watt), -4 (42 Watt)«. En fotnot till tabellen förklarar vad siffran gör: »Die Zahl am Ende entscheidet darüber, wo sich der kleine Einsteckstift befindet. Bei G24d-1 ist dieser in der Mitte, bei G24d-2 links und bei G24d-3 rechts (entsprechend natürlich auch bei den G24q-Leuchtmitteln).«

Siffran styr alltså var den lilla styrtappen sitter, och enligt fotnoten gäller det även G24q.

De tolv G24-lamporna från SPL i tabellen nedan (47-856 till 47-867) heter bara »G24d« eller »G24q« i artikelnamnet och i fältet Sockel – utan -1, -2 eller -3. Detsamma gäller SPL:s egna produktsidor för de tolv lamporna. Inom parentes i produktbeskrivningen skriver SPL »(PLD18W)« / »(PLDE18W)« på 6 W-varianterna och »(PLD26W)« / »(PLDE26W)« på 9 W-varianterna. Enligt Wikipedias tabell hör en 18 W G24d till -2 och en 26 W till -3. Vilken variant de tolv LED-lampornas sockel passar i anges varken i våra produktdata eller på SPL:s produktsidor. Skriv därför till oss med varianten från din gamla lampa innan du beställer.

Förkopplingsdonet: vad SPL skriver om LED-lamporna

LED PL-lamporna i den här artikeln kommer alla från SPL Lighting. SPL har två installationsanvisningar till dem – en för 2-stiftslamporna och en för 4-stiftslamporna – och på SPL:s produktsidor länkar G23- och G24d-lamporna till 2-stiftsanvisningen och G24q-, GX24q-, 2G7- och 2G11-lamporna till 4-stiftsanvisningen. Anvisningarna finns på engelska, nederländska, tyska och franska. Vi citerar den engelska texten.

2-stiftslamporna (G23 och G24d)

På SPL:s produktsidor står det »AC+CCG« i namnet på samtliga, och i anvisningen står »CCG Ballast« på sidan om »Fixtures with Electromagnetic Ballast«. Anvisningen har tre avsnitt:

Armatur med elektromagnetiskt förkopplingsdon: »Remove the old PL lamp.« och »Mount the LED PL lamp in the holder.«
Armatur med elektroniskt förkopplingsdon: »Remove the old PL lamp and the ballast.« och »Connect the wires from the fixture directly to the LED PL lamp according to the enclosed diagram.« Förkopplingsdonet ska bort.
Armatur utan förkopplingsdon: »Remove the old PL lamp.« och »Mount the LED PL lamp in the holder.«

4-stiftslamporna (G24q, GX24q, 2G7 och 2G11)

Här står det bara »AC« i namnet på SPL:s produktsidor, och 4-stiftsanvisningen har två avsnitt:

Armatur med elektroniskt förkopplingsdon: »Remove the old PL lamp and the ballast.« och »Connect the wires from the fixture directly to the LED PL lamp according to the enclosed diagram.«
Armatur utan förkopplingsdon: »Remove the old PL lamp.« och »Connect the wires from the fixture directly to the LED PL lamp according to the enclosed diagram.«

Engelska Wikipedia skriver om de gamla 2-stiftsrören att de inte passar till ett elektroniskt förkopplingsdon – i SPL:s avsnitt om elektroniskt förkopplingsdon ska donet bort. Elektromagnetiskt förkopplingsdon har 4-stiftsanvisningen inget avsnitt om. Har du en 4-stiftslampa i en armatur med konventionellt förkopplingsdon, skriv till oss innan du beställer.

Varje sida i båda anvisningarna har meningen »We advise you to have this item installed by a certified installer.« Och båda anvisningarna säger: »Use this product only in dry areas.«

När förkopplingsdonet ska bort: vad en ombyggnad innebär

Att ta ut lampan och sätta i en ny är en sak. Att ta bort förkopplingsdonet och dra ledningarna direkt till lamphållaren är något annat: då ändras armaturens konstruktion. Det kan innebära att donet tas bort, att nya plintar, interna ledare eller lamphållare monteras och att ledningsdragningen ändras.

En ombyggd armatur är inte längre den produkt som tillverkaren har CE-märkt och provat. Den som bygger om tar därmed ansvaret för att armaturen är elsäker, och den gamla märkningen bör ersättas med en ny som anger märkspänning och märkeffekt (t.ex. 230 V 10 W). Ingreppet i armaturen och anslutningen till den fasta installationen bör därför göras av ett elinstallationsföretag med behörig elinstallatör. Elsäkerhetsverket har information om vad som gäller för elinstallationsarbete och vad du som privatperson får göra själv.

Vi rekommenderar att en behörig elinstallatör tar bort förkopplingsdonet och ansluter lamphållaren – SPL rekommenderar själva en »certified installer«. Mer om ombyggnad av lysrörsarmaturer och om vem som gör vad hittar du i guiden om LED-lysrör, längder och glimtändare.

SPL:s LED PL-lampor i siffror

Tabellen visar LED PL-lamporna från SPL Lighting i vårt sortiment: 17 utföranden, vart och ett i tre färgtemperaturer – 3000K, 4000K och 6500K. I kolumnen SPL står den PL-beteckning som anges inom parentes i produktbeskrivningen på SPL:s produktsida. Förbrukning, lumen och storlek kommer från specifikationerna på våra produktsidor.

Sockel (stift)	SPL	Förbrukning	Lumen 3000K / 4000K / 6500K	Storlek
G23 (2)	PLS7W	3W	390 / 390 / 390	B:32mm x D:21mm x H:134mm
G23 (2)	PLS9W	4.5W / 5W / 4.5W	580 / 620 / 620	B:32mm x D:21mm x H:159mm
G23 (2)	PLS11W	5W	700 / 730 / 730	B:32mm x D:21mm x H:218mm
G24d (2)	PLD18W	6W	850 / 880 / 880	Ø:34mm x H:143mm
G24d (2)	PLD26W	9W	1280 / 1360 / 1360	Ø:34mm x H:168mm
G24q (4)	PLDE18W	6W	850 / 880 / 880	Ø:34mm x H:143mm
G24q (4)	PLDE26W	9W	1280 / 1360 / 1360	Ø:34mm x H:168mm
GX24q (4)	PLTE32W	10W	1350 / 1450 / 1450	B:49mm x D:45mm x H:140mm
GX24q (4)	PLTE42W	13W	1750 / 1890 / 1890	B:49mm x D:45mm x H:165mm
2G7 (4)	PLS7W	3W	390 / 390 / 390	B:37mm x D:21mm x H:121mm
2G7 (4)	PLS9W	4.5W	580 / 620 / 620	B:37mm x D:21mm x H:146mm
2G7 (4)	PLS11W	5W	700 / 730 / 730	B:37mm x D:21mm x H:205mm
2G11 (4)	PLL18W	8W	950 / 1000 / 1000	B:44mm x D:23mm x H:230mm
2G11 (4)	PLL24W	12W	1500 / 1550 / 1550	B:44mm x D:23mm x H:320mm
2G11 (4)	PLL36W	18W	2200 / 2300 / 2300	B:44mm x D:23mm x H:410mm
2G11 (4)	PLL40W	20W	2500 / 2600 / 2600	B:44mm x D:23mm x H:530mm
2G11 (4)	PLL55W	24W	3100 / 3300 / 3300	B:44mm x D:23mm x H:530mm

Samtliga har färgåtergivning 80, kapslingsklass IP20, placering inomhus och är inte dimbara – det står »Ej dimbar« i alla artikelnamn.

Så hittar du rätt lampa

Läs sockeln på den gamla lampan. G23, G24d, G24q, GX24q, 2G7 eller 2G11 – och vid G24 även siffran efter bindestrecket.
Räkna stiften. Bland de sex socklarna: 2 stift är G23 eller G24d, 4 stift är G24q, GX24q, 2G7 eller 2G11.
Hitta effekten på den gamla lampan och jämför med kolumnen SPL i tabellen ovan.
Mät längden. LED-lampan måste få plats i armaturen. Höjden står i fältet Storlek.
Välj färgtemperatur. Varje utförande finns i 3000K, 4000K och 6500K.
Ta reda på vilket förkopplingsdon som sitter i. 2 stift och elektromagnetiskt förkopplingsdon: Stegen i SPL:s anvisning är att ta ut den gamla lampan och sätta i LED-lampan. Elektroniskt förkopplingsdon: Enligt båda anvisningarna ska donet bort – det är en ombyggnad av armaturen, och vi rekommenderar att en behörig elinstallatör gör den. 4 stift och konventionellt förkopplingsdon: Det har SPL:s anvisning inget avsnitt om, så skriv till oss. Utan förkopplingsdon: Med 2 stift är stegen i SPL:s anvisning att ta ut den gamla lampan och sätta i LED-lampan. Med 4 stift ska ledningarna från armaturen enligt SPL:s anvisning anslutas direkt till LED-lampan, och även det rekommenderar vi att en behörig elinstallatör gör.

Är du osäker på sockeln, skicka ett foto av den gamla lampans sockel till oss, så hjälper vi dig att hitta rätt LED-lampa.

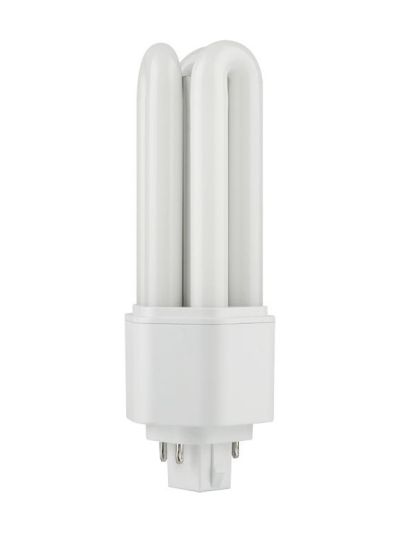

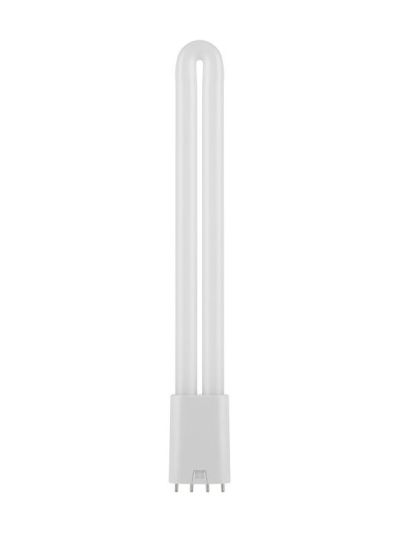

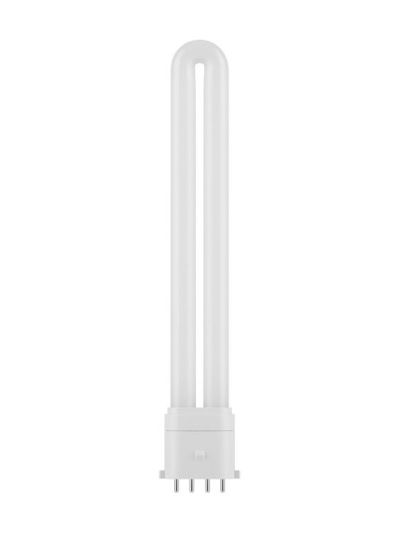

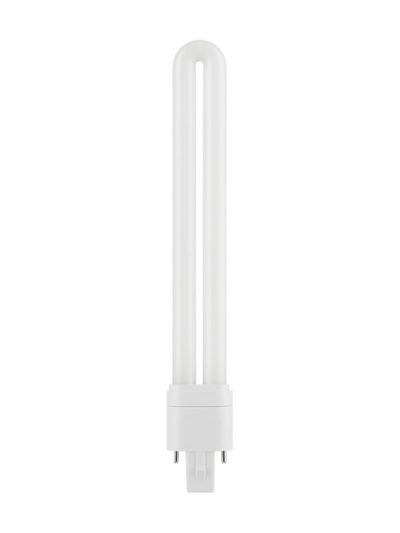

Sex LED PL-lampor från artikeln

En lampa per sockel, alla i 3000K. Texten på korten kommer från specifikationerna på produktsidan och från artikelnamnen. Var och en finns också i 4000K och 6500K.

Vanliga frågor om PL-lampor och LED

Vad är skillnaden mellan G24d och G24q?

G24d har 2 stift och G24q har 4, och båda har ett stiftavstånd på 24 mm enligt tabellen på tyska Wikipedia. Ett gammalt kompaktlysrör med 2 stift har glimtändaren inbyggd och är gjort för ett konventionellt förkopplingsdon; ett med 4 stift är enligt engelska Wikipedia gjort för ett elektroniskt förkopplingsdon eller ett konventionellt med separat glimtändare. Inom parentes i SPL:s produktbeskrivningar står PLD på G24d-lamporna och PLDE på G24q-lamporna.

Kan en LED PL-lampa sitta kvar på det gamla förkopplingsdonet?

Det beror på lampan och donet. För våra LED PL-lampor från SPL Lighting har SPL:s anvisning för 2-stiftslamporna (G23 och G24d) ett avsnitt om armaturer med elektromagnetiskt förkopplingsdon, och där är stegen att ta ut den gamla lampan och sätta i LED-lampan. Har armaturen ett elektroniskt förkopplingsdon ska donet bort, och ledningarna ansluts direkt till LED-lampan. Detsamma står i anvisningen för 4-stiftslamporna (G24q, GX24q, 2G7 och 2G11). 4-stiftsanvisningen har inget avsnitt om elektromagnetiskt förkopplingsdon.

Vad betyder -1, -2 och -3 i G24d-2?

Siffran avgör var den lilla styrtappen på sockeln sitter. Enligt tabellen på tyska Wikipedia hör -1 till 10 och 13 W, -2 till 18 W och -3 till 26 W, och fotnoten säger att styrtappens placering följer samma system på G24q. De tolv G24-lamporna från SPL i tabellen heter bara G24d eller G24q i artikelnamnet, så skriv till oss med varianten från din gamla lampa innan du beställer.

Kan LED PL-lamporna dimras?

Nej. Alla LED PL-lampor från SPL Lighting i vårt sortiment är angivna som ej dimbara i specifikationerna, och det står »Ej dimbar« i artikelnamnet.

Gå vidare

Har du lysrör med G13-sockel i stället för PL-lampor är LED-lysrör i stället för lysrör nästa steg – den guiden går också på djupet med glimtändare, HF-don och ombyggnad. Fler guider hittar du i vår guideöversikt.
