Kablar till LED-list - komplett kabelguide

Även om LED-listor och nätaggregat får mest uppmärksamhet är kablarna mellan komponenterna avgörande för en lyckad installation. Felaktigt dimensionerade kablar kan orsaka spänningsfall som ger ojämn ljusstyrka, överhettning och i extrema fall säkerhetsrisker. Professionella installatörer vet att rätt kabelval är skillnaden mellan en installation som fungerar perfekt och en som inte håller måttet.

Kablar för LED-list ska hantera likström (DC) vid låg spänning, vanligtvis 12 V eller 24 V. Detta skiljer sig fundamentalt från vanliga 230 V AC-installationer i hemmet. Vid låg spänning blir kabeltjockleken mycket viktig, eftersom även ett litet motstånd i kabeln orsakar betydande spänningsfall. Ett spänningsfall på 1 volt vid 230 V är försumbart (0,4 %), men vid 12 V motsvarar samma 1 volt en förlust på över 8 %, vilket är tillräckligt för att ljusstyrkan ska bli märkbart lägre.

Moderna LED-listor drar betydande ström trots sin energieffektivitet. En 5 meter lång högeffekts-LED-list på 18 W/m = 90 W totalt. Vid 12 V innebär det 7,5 ampere (P=V×I, alltså I=P/V=90 W/12 V=7,5 A). Denna höga strömstyrka kräver lämpligt dimensionerade kablar. Underskatta inte detta!

Kabeldimensionering - tvärsnitt och längd

Kabelns tvärsnittsarea, mätt i mm² (kvadratmillimeter), avgör hur mycket ström den kan leda utan att spänningsfallet blir för stort eller att den blir för varm. Danska elinstallationsregler anger högsta tillåtna spänningsfall (vanligtvis 3 % för fast installation), men för LED-listor rekommenderas ännu lägre förluster för optimal ljusstyrka.

Beräkning av rätt kabeltvärsnitt

Den exakta beräkningen omfattar kabelns resistans per meter, strömstyrka och acceptabelt spänningsfall. Men som praktisk vägledning:

För 24 V-system kan du ofta använda nästa tunnare kabeltjocklek, eftersom strömmen halveras vid dubbel spänning. Detta är en av de stora fördelarna med 24 V-system.

Kabeltyper och material

Silikonkabel: Den vanligaste typen för LED-listor. Extremt flexibel även i kyla, tål värme (vanligtvis -60 °C till +200 °C) och är lätt att arbeta med i trånga utrymmen. Silikonkabeln har fina kopparsträngar (ofta över 200 tunna ledare) som gör den mjuk och böjlig. Perfekt för installationer där kabeln måste böjas kraftigt eller röra sig. Dyrare än PVC, men värt det för professionella installationer.

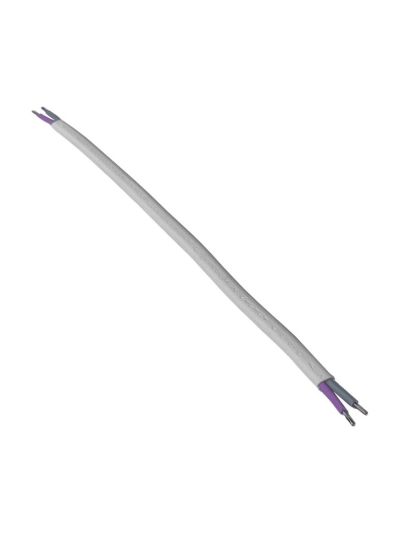

PVC-kabel: Standardkablar med PVC-isolering är mer ekonomiska och fungerar bra för stationära installationer. De är mindre flexibla än silikon, särskilt i kyla, men fullt tillräckliga för fast montering i normal inomhustemperatur. PVC-kablar är dessutom mer motståndskraftiga mot slitage och mekanisk påverkan än silikon.

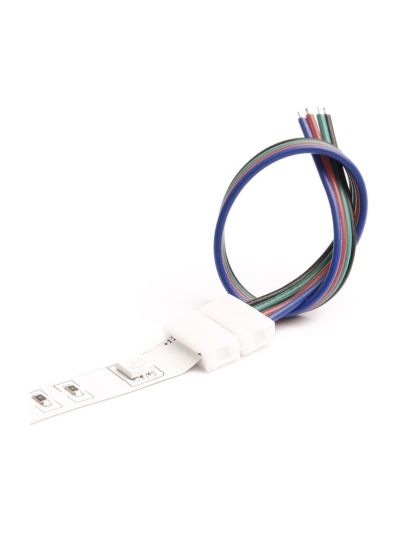

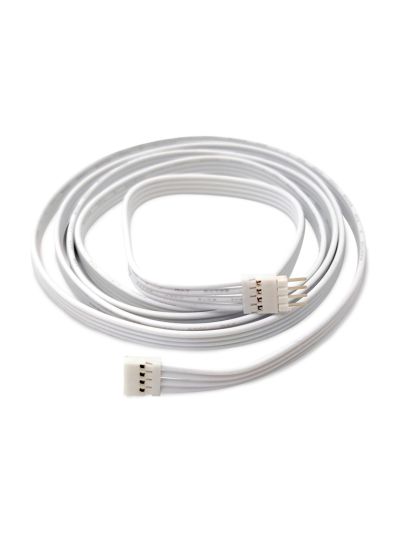

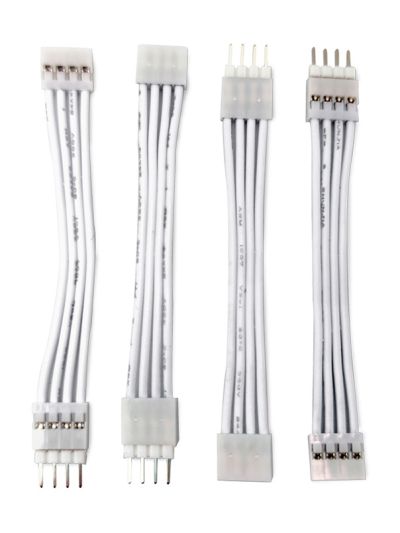

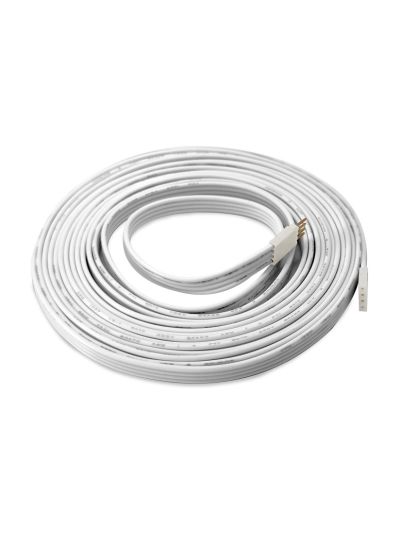

RGB/RGBW-flerledarkabel: Specialkablar för RGB-LED-listor har 4 ledare (gemensam +, röd, grön, blå) eller 5 ledare (+ röd, grön, blå, vit) i en gemensam mantel. Det gör installationen snyggare och enklare att arbeta med jämfört med separata kablar. Kvalitets-RGB-kablar har färgkodad isolering på de enskilda ledarna för enkel identifiering.

Skärmad kabel: För installationer nära känslig elektronik kan elektromagnetisk störning (EMI) från PWM-dimmade LED-listor vara ett problem. Skärmade kablar har en metallfolie eller fläta runt ledarna som minimerar EMI. Det är sällan nödvändigt i vanliga bostadsinstallationer, men viktigt i professionella ljud- och bildmiljöer.

Kabelanslutningar och terminering

Hur du ansluter kablar till LED-listor och nätaggregat är lika viktigt som valet av kabel. Dåliga anslutningar är den vanligaste orsaken till problem i installationer med LED-list.

Lödning kontra klämanslutningar

Lödning ger den mest tillförlitliga anslutningen med lägst motstånd. För permanenta installationer där tillförlitlighet är kritisk är lödning det bästa valet. Använd alltid 'electronics-grade' lödtenn (60/40 eller 63/37 tenn/bly-legering, eller blyfria alternativ som SAC305), aldrig 'rörarbetarlödtenn' med syrahaltigt flussmedel. Lödtemperaturen bör vara noggrant kontrollerad (vanligtvis 350-380 °C) för att undvika skador på LED-listans komponenter.

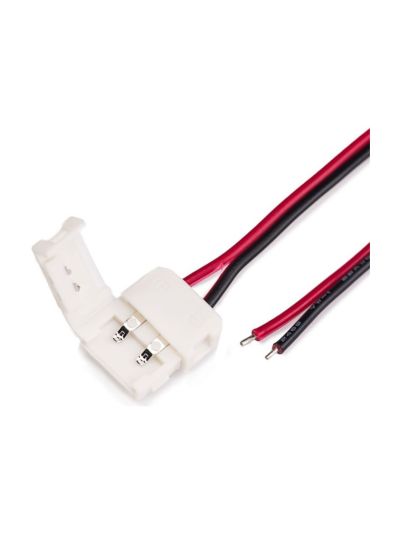

Klämanslutningar (skruvplintar, SmartClip, Wago-klämmor) är snabbare och kräver inget specialverktyg. Moderna klämanslutningar kan vara mycket tillförlitliga om de installeras korrekt. Nyckeln är en ren, åtdragen anslutning: avisolera ledarna exakt (vanligtvis 8-10 mm), se till att alla kopparsträngar är med (inga utstickande trådar) och dra åt ordentligt utan att överdra (0,5-0,8 Nm för vanliga skruvklämmor).

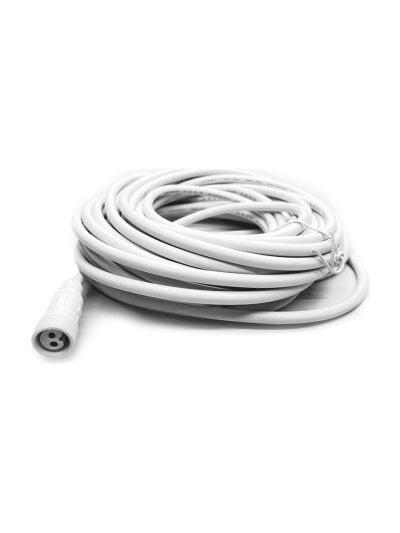

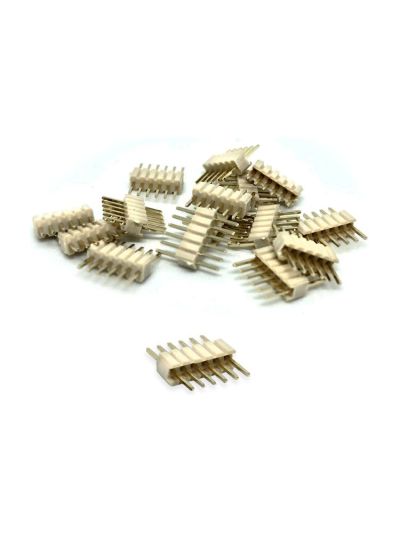

Användning av DC-kontakter och kontaktdon

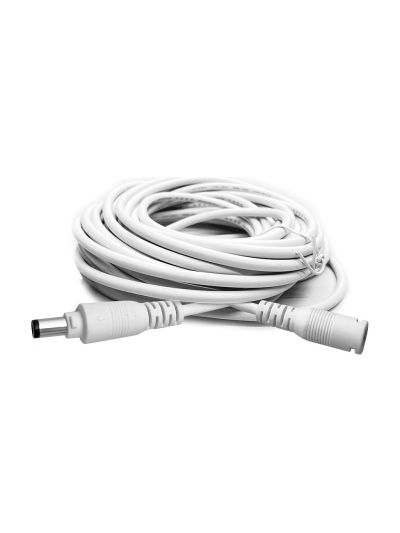

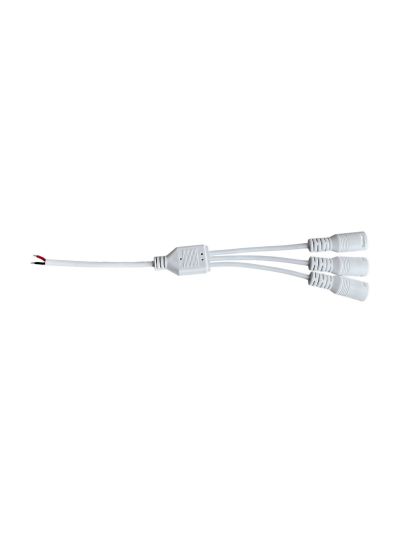

För mindre installationer med plug-in-nätaggregat används ofta DC-kontakter (de runda kontakterna, vanligtvis 5,5 mm × 2,1 mm eller 2,5 mm). De ger enkel an- och frånkoppling men har vissa begränsningar. De flesta standard-DC-kontakter är endast dimensionerade för 2-3 ampere, vilket räcker för små LED-listor men är för lite för större installationer. För högeffektsanvändning används förstärkta DC-kontakter eller direkta skruvplintsanslutningar.

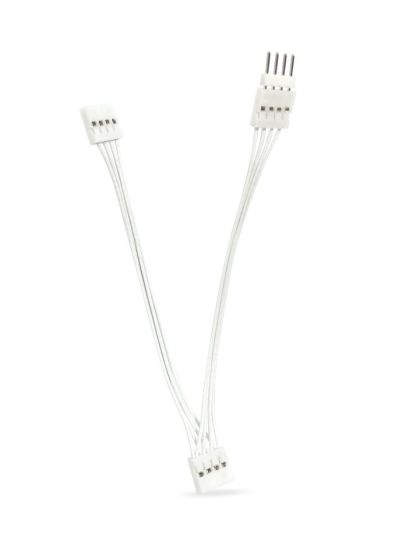

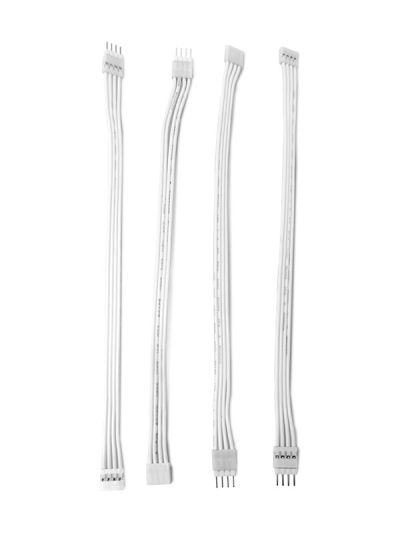

Moderna kontaktdon som är särskilt utformade för LED-listor kombinerar användarvänligheten hos kontakter med kapaciteten hos lödning. De har vanligtvis fjäderbelastade eller skruvbara kontakter som tillförlitligt klarar 5-10 ampere. De är idealiska för installationer där framtida byte eller justering kan behövas.

Vanliga frågor

Kan jag använda vanlig hushållskabel till LED-listor?

Ja, vanlig 230 V-installationskabel (vanligtvis 1,5 mm² eller 2,5 mm²) kan tekniskt sett användas på DC-sidan av installationer med LED-list, och tvärsnittet är oftast lämpligt. Det är dock inte det optimala valet av flera skäl: 1) Installationskabel är styv och svår att arbeta med i trånga utrymmen, 2) Den är konstruerad för AC, inte DC (även om detta sällan är ett praktiskt problem vid dessa låga spänningar), 3) Den har oftast bara 2 ledare och är därför olämplig för RGB-installationer. För professionella resultat använder du flexibel silikonkabel eller flerledarkabel avsedd för LED-användning. För budgetprojekt eller tillfälliga installationer kan husinstallationskabel däremot fungera.

Hur långt kan jag dra kabeln från nätaggregatet till LED-listan?

Det finns ingen absolut gräns, men praktiska begränsningar uppstår på grund av spänningsfall. Med korrekt dimensionerad kabel kan du dra anslutningen ganska långt: vid ett 12 V-system med 0,75 mm² kabel ger 5 meter vid 3 A belastning ca 0,7 V förlust (ca 6 %), vilket fortfarande är acceptabelt. Vid 10 meter fördubblas förlusten till ca 1,4 V (ca 12 %), vilket börjar bli synligt som lägre ljusstyrka. Lösningar för långa kabeldragningar: 1) Använd tjockare kabel, 2,5 mm² i stället för 0,75 mm², vilket minskar förlusten med ca 70 %, 2) Använd 24 V-system i stället för 12 V, vilket halverar strömmen och därmed spänningsfallet, 3) Placera nätaggregatet närmare LED-listorna, 4) Använd flera nätaggregat med parallella matningspunkter. För professionella installationer, beräkna alltid det förväntade spänningsfallet och kontrollera att det ligger under 3 %.

Vilken kabel ska jag använda till RGB-LED-listor?

RGB-LED-listor kräver 4-ledarkabel: en gemensam positiv (vanligtvis 12 V eller 24 V) och tre negativa för de röda, gröna och blå kanalerna. Använd specialkabel för RGB med 4 ledare i en gemensam mantel, eftersom det är snyggare och enklare att arbeta med än fyra separata kablar. Kontrollera att varje ledare har tillräckligt tvärsnitt för den förväntade strömmen. För en typisk 5 meter lång RGB-LED-list på 14 W/m: totalt 70 W vid 12 V = ca 6 A, fördelat på tre kanaler = ca 2 A per kanal. En 4×0,75 mm² RGB-kabel (där varje ledare är 0,75 mm²) räcker för denna användning över måttliga avstånd (under 5 m kabeldragning). För RGBW/RGBWW-listor behövs 5-ledarkabel. Se till att färgmarkeringen på ledarna är tydlig så att du kan identifiera vilken ledare som går till vilken kanal.

Är det någon skillnad på + och - i ett kabelpar?

Elektriskt sett finns ingen skillnad, eftersom strömmen flyter lika bra genom båda ledarna. Men för överskådlighet i komplexa installationer är det god praxis att använda konsekvent färgkodning: vanligtvis röd för positiv (+) och svart för negativ (-). Det minskar risken för att koppla fel polaritet, vilket kan skada LED-listorna. Vissa kablar har en ledare markerad (t.ex. med en vit rand) för enkel identifiering. För RGB-kablar är standardfärgerna ofta: röd ledare = röd kanal, grön = grön kanal, blå = blå kanal, vit eller svart = gemensam +. Dokumentera alltid din färgkodning så att framtida service kan förstå systemet.

Kan jag skarva eller förlänga LED-listkablar under vägen?

Ja, men varje skarv tillför extra motstånd och en potentiell felkälla. För bästa tillförlitlighet använder du skarvmetoder med låg kontaktresistans: 1) Lödning med krympslang över skarven för isolering och mekaniskt stöd, 2) Kvalitetsklämkontakter (Wago-typ) med korrekt åtdragning, 3) Krympta kabelskor med skruvplint. Undvik enkla vridkontakter (wire nuts), eftersom de har högre kontaktresistans och kan lossna med tiden på grund av vibrationer. För professionella installationer rekommenderas starkt att använda kontinuerliga kablar utan skarvar där det är möjligt, eller åtminstone minimera antalet skarvar. Om skarv är nödvändig, testa alltid anslutningen under belastning (med LED-listorna påslagna) innan du isolerar och slutför.

Behöver jag särskilda kablar för LED-listor utomhus?

Installationer utomhus ställer särskilda krav på kablarna. Standard-PVC-kabel för inomhus bryts gradvis ned av UV-strålning från solen, blir spröd i frost och kan suga upp fukt. För användning utomhus väljer du kablar som är särskilt märkta för utomhusbruk med: 1) UV-beständigt ytterhölje (ofta svart PVC med UV-stabilisatorer, eller gummi/polyuretanmaterial), 2) Vattentålig konstruktion, inte nödvändigtvis hermetiskt förseglad, men fukt ska inte kunna tränga in till kopparledarna, 3) Brett temperaturintervall (vanligtvis -40 °C till +80 °C). För kablar som grävs ner krävs ofta särskild 'direct burial'-märkning. Alternativt kan vanliga kablar skyddas genom att dras i ett UV-beständigt kabelrör. Observera att kabelspecifikationen ska passa LED-listans IP-klass. En IP68-märkt list förtjänar lämpliga kablar och anslutningar.

Hur avisolerar jag silikonkabel utan att skada den?

Silikonkabel med sina många fina kopparsträngar kräver försiktig avisolering. Använd en skarp avisoleringstång eller precisionskniv, aldrig en vanlig kniv eller sax. Teknik: 1) Markera den önskade avisoleringslängden (vanligtvis 6-10 mm), 2) Skär försiktigt genom endast silikonet utan att trycka in i kopparsträngarna. Detta kräver övning och lätt tryck. 3) Dra av eller rulla av silikonmanteln, 4) Inspektera kopparsträngarna. Om någon är skavd eller skuren klipper du bort den och försöker igen. För maximal precision investerar du i en kvalitetsautomatisk avisoleringstång med justerbara djupstoppar. Alternativt finns termiska avisoleringsverktyg som smälter bort silikonmanteln utan mekanisk skärning. Efter avisoleringen tvinnar du kopparsträngarna till ett fast knippe före lödning eller insättning i klämmor. Det förhindrar att enskilda trådar sticker ut och skapar kortslutningsrisk.

Kan jag återanvända kablar från andra elektronikprojekt?

Det beror på kabelns specifikationer och skick. Gamla datorns nätaggregatskablar, högtalarkablar eller andra elektronikkablar kan eventuellt återanvändas om: 1) Tvärsnittet är tillräckligt för din strömstyrka (beräkna eller mät med mikrometer), 2) Isoleringen är helt intakt utan sprickor eller skador, 3) Kopparledarna inte är korroderade (grönt eller svart). Var dock uppmärksam på följande: högtalarkablar har ofta mycket tunna ledare (18-20 AWG, ca 0,5-0,8 mm²), vilket räcker för ljud men eventuellt är för litet för högeffekts-LED-listor. USB-kablar och andra datakablar har vanligtvis mycket tunna ledare (24-28 AWG) som bara lämpar sig för små strömmar. För säkerhet och tillförlitlighet i permanenta installationer rekommenderas nya, korrekt dimensionerade kablar. Återanvändning är acceptabel för test och tillfälliga projekt där du kan övervaka eventuella problem.

Vad betyder AWG och hur omvandlar jag till mm²?

AWG (American Wire Gauge) är ett amerikanskt system för kabeltjocklek där ett lägre nummer betyder tjockare kabel (t.ex. är 12 AWG tjockare än 18 AWG). I Europa använder vi mm² (kvadratmillimeter), som direkt anger ledarens tvärsnittsarea. Omvandlingen är inte linjär, men vanliga omräkningar är: 22 AWG ≈ 0,33 mm², 20 AWG ≈ 0,5 mm², 18 AWG ≈ 0,75 mm², 16 AWG ≈ 1,3 mm², 14 AWG ≈ 2,0 mm², 12 AWG ≈ 3,3 mm². När du köper kablar från icke-europeiska leverantörer, vilket ofta är fallet för tillbehör till LED-listor, bör du kontrollera både AWG- och mm²-märkningen. En bra tumregel: 18 AWG (0,75 mm²) är minimum för de flesta anslutningar till LED-list, 16 AWG (1,3 mm²) för måttlig belastning och 14 AWG (2,0 mm²) för högeffektsinstallationer. För exakt omvandling använder du online-räknare eller omvandlingstabeller.

Hur förhindrar jag spänningsfall i långa kabeldragningar?

Spänningsfall följer Ohms lag (V=I×R), där resistansen (R) beror på kabelns längd, tvärsnitt och material. Strategier för att minimera förlusterna: 1) Använd tjockare kabel. Att fördubbla tvärsnittet (t.ex. från 0,75 mm² till 1,5 mm²) halverar resistansen och därmed spänningsfallet. 2) Dra kortare kablar. Placera om möjligt nätaggregatet centralt i förhållande till LED-listorna i stället för i ena änden. 3) Använd 24 V-systemet i stället för 12 V. Vid samma watt drar 24 V-systemet hälften så mycket ström (eftersom P=V×I), och spänningsfallet halveras i motsvarande grad. 4) Implementera parallella matningspunkter. För mycket långa LED-listkörningar matar du in ström på flera punkter längs listen i stället för bara i ena änden. För kritiska installationer beräknar du det förväntade spänningsfallet (det finns online-räknare, eller använd formeln Vfall = 2 × L × I × ρ / A, där L = längd, I = ström, ρ = resistivitet och A = area) och dimensionerar kablarna så att förlusten hålls under 3 % (eller 2 % för ultraprecisa, färgåtergivningskritiska användningar).

Slutsats

Kablar kan verka vara den minst spännande komponenten i en installation med LED-list, men de är absolut avgörande för systemets framgång. Korrekt dimensionerade och korrekt installerade kablar säkerställer jämn ljusstyrka, maximal energieffektivitet, säker drift och lång livslängd för hela systemet.

De viktigaste principerna: beräkna alltid total strömstyrka och välj kabeltvärsnitt med marginal, använd kvalitetskablar med isoleringstyp som passar miljön, gör solida anslutningar antingen genom lödning eller kvalitetsklämmor och testa alltid systemet under full belastning innan du slutför. För professionella installationer dokumenterar du kabelspecifikationerna och dragningen för framtida referens.
