CCT-LED-listor – komplett guide till tunable white-teknik

CCT-listor (Correlated Color Temperature), även kända som tunable white- eller dual white-listor, är en avancerad utveckling inom LED-belysningstekniken. Där traditionella vita LED-listor är låsta till en enda färgtemperatur – t.ex. 3000 K varmvit eller 4000 K neutralvit – ger CCT-listor möjlighet till kontinuerlig justering av färgtemperaturen över ett brett spektrum. Det öppnar för belysningsdesign som kan anpassas efter skiftande behov under dagen, stödja människans biologi och maximera ett rums funktionalitet.

Tekniken bakom CCT-listor är i konceptet enkel: listan innehåller två uppsättningar lysdioder – vanligtvis varmvita (2700-3000 K) och kallvita (5000-6500 K). Genom att variera den relativa intensiteten mellan dessa två kanaler kan varje mellanliggande färgtemperatur uppnås. Körs endast de varma lysdioderna får du 2700 K. Körs endast de kalla får du 6500 K. Körs båda vid 50 % får du cirka 4000 K neutralvit. En CCT-styrenhet reglerar exakt balansen mellan de två kanalerna utifrån användarens inställning.

Det vetenskapliga underlaget för tunable white-belysning bygger på förståelsen av ljusets påverkan på människor. Forskning har dokumenterat att färgtemperaturen påverkar vår dygnsrytm, vakenhet, humör och produktivitet. Kallt blåaktigt ljus (5000-6500 K) minskar melatoninproduktionen och ökar vakenheten – idealiskt på morgonen och vid koncentrerat arbete. Varmt gulaktigt ljus (2700-3000 K) främjar avkoppling och förbereder kroppen för vila – optimalt på kvällen. Genom att justera färgtemperaturen under dagen kan belysningen stödja naturliga biologiska processer i stället för att arbeta emot dem.

Kommersiellt har CCT-listor fått fäste inom flera sektorer: vårdinrättningar använder tunable white för att stödja patienters återhämtning och reglera dygnsrytmen hos personer med begränsat naturligt ljus. Kontorsmiljöer inför cirkadisk belysning för att maximera medarbetarnas vakenhet och välbefinnande. Hotell och restauranger växlar stämningen under dagen – klart kallvitt vid frukost, neutralt vid affärslunch, varm glöd vid middag och kväll. Utbildningsinstitutioner använder tunable white för att optimera lärmiljöer efter aktivitet. Och högklassiga bostadsprojekt integrerar CCT för maximal komfort och välbefinnande.

Teknisk förståelse – CCT-listors design och funktion

För att implementera CCT-listor effektivt krävs förståelse för de tekniska nyanser som skiljer dem från både vanliga vita listor och RGB-system.

Dual-channel-arkitektur

CCT-listor är i grunden dual-channel-system. Där en vanlig vit list har 2 anslutningar (+12 V och GND) har en CCT-list 3 anslutningar: +12 V eller +24 V gemensam plus, WW-kanal (varmvit) och CW-kanal (kallvit). Vissa tillverkare använder alternativa namn som 2700 K och 6500 K, eller helt enkelt W1 och W2. Inne i listan är varma och kalla lysdioder placerade omväxlande eller i separata rader, beroende på designfilosofi.

Varianter av LED-placering: Alternerande design placerar varm och kall lysdiod sida vid sida längs listan. Detta ger bäst färgblandning med minimal synlig separation mellan kanalerna. Radvis design har separata rader av varma och kalla lysdioder. Billigare att tillverka men kräver god diffusion för att undvika synliga separata varma/kalla zoner. Och integrerad chipdesign använder dual-chip-lysdioder där både varm och kall emitter sitter i samma kapsling – en premiumlösning med utmärkt blandning.

Effekt och strömförbrukning: CCT-listor specificeras vanligtvis vid full effekt (båda kanalerna maximalt), vilket i praktiken sällan sker. En 12 W/m CCT-list innebär 6 W/m varm + 6 W/m kall. I praktiken körs typiskt en blandad effekt, så den faktiska förbrukningen varierar mellan 6-12 W/m beroende på färgtemperatur och ljusstyrka. Detta ska beaktas vid dimensionering av nätaggregatet – beräkna för maximal möjlig förbrukning, inte medelvärdet.

Färgtemperaturblandning och precision

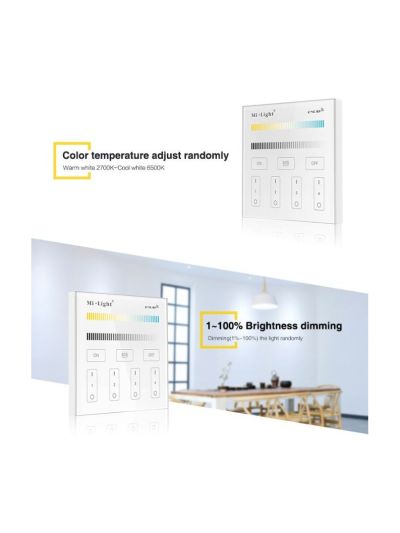

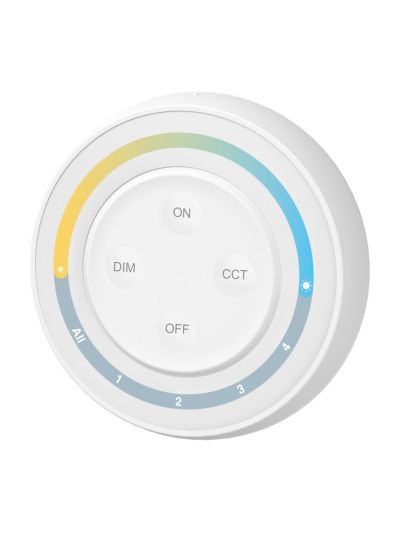

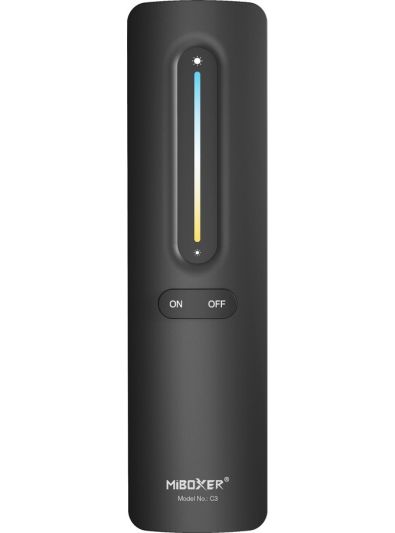

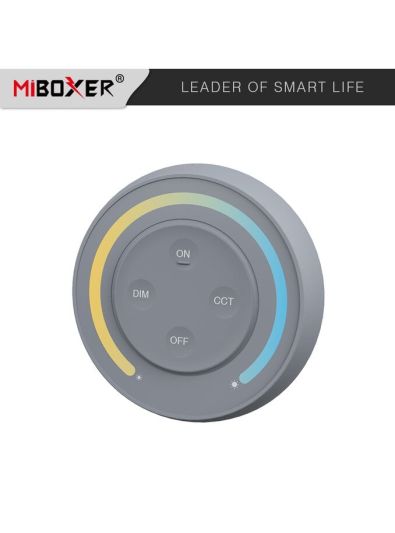

Kvaliteten på färgtemperaturblandningen beror på styrenhetens sofistikering. Enkla CCT-styrenheter erbjuder stegvis justering – kanske 5-10 diskreta inställningar från varmt till kallt. Premiumstyrenheter tillåter kontinuerlig, jämn justering via reglage med hundratals möjliga blandningspunkter. Uppfattningen av färgtemperatur är inte linjär – att gå från 2700 K till 3000 K (300 K skillnad) är mer märkbart än att gå från 5500 K till 5800 K (samma 300 K skillnad). Bra CCT-styrenheter kompenserar för denna icke-linjäritet i sina styrkurvor.

CRI över olika färgtemperaturer är en kvalitetsindikator. Premium-CCT-listor bibehåller konsekvent hög CRI (>90) vid alla färgtemperaturer. Budgetlistor kan ha bra CRI vid en extrem (t.ex. varmvit CRI 90) men lägre CRI vid den andra (kallvit CRI 75). Kontrollera att specifikationerna dokumenterar CRI vid båda ändpunkterna om färgåtergivningen är kritisk.

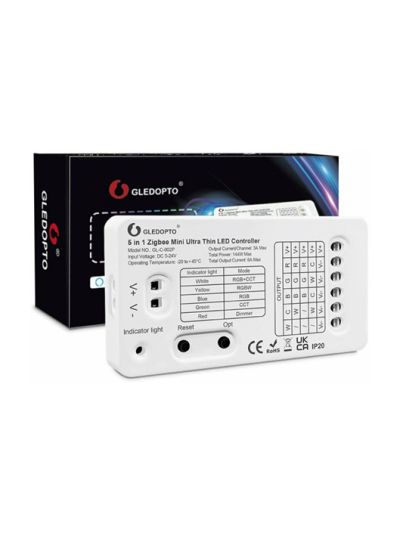

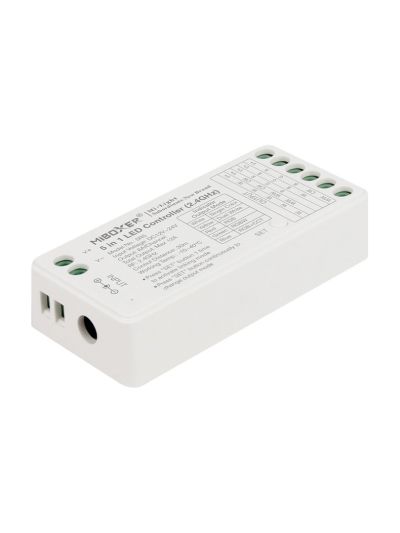

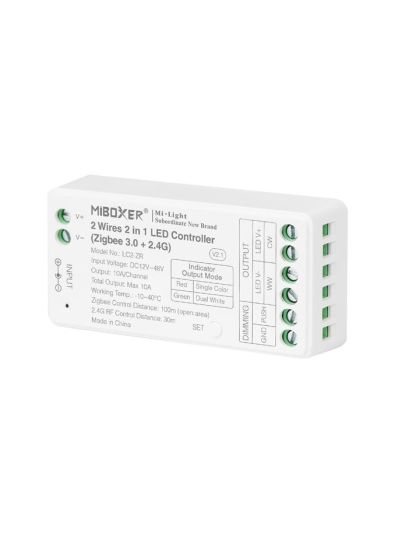

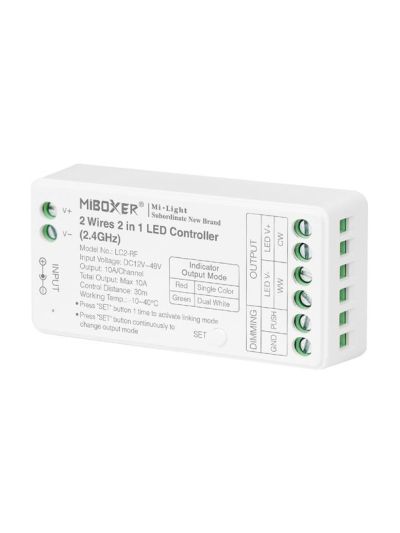

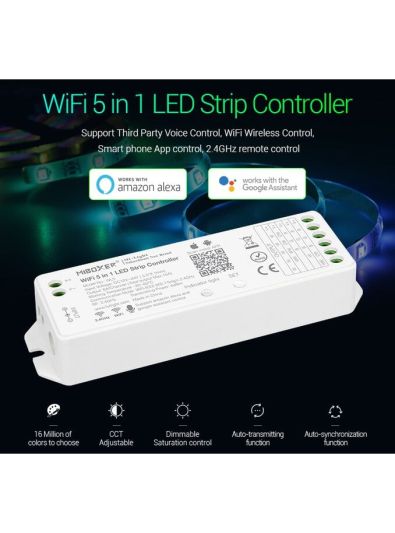

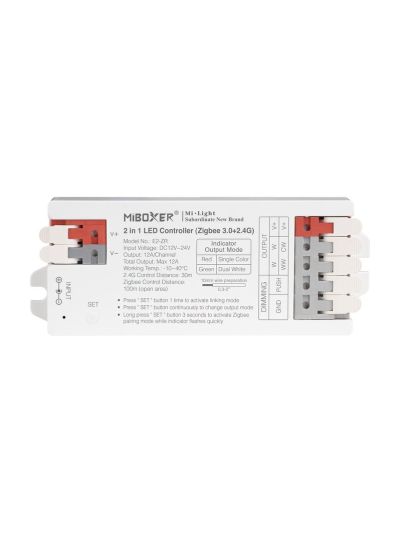

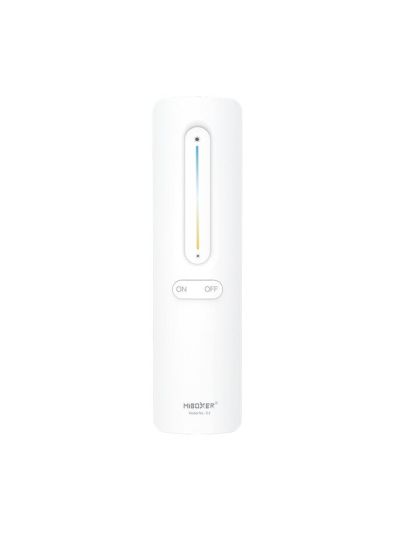

CCT-styrenhet – val och installation

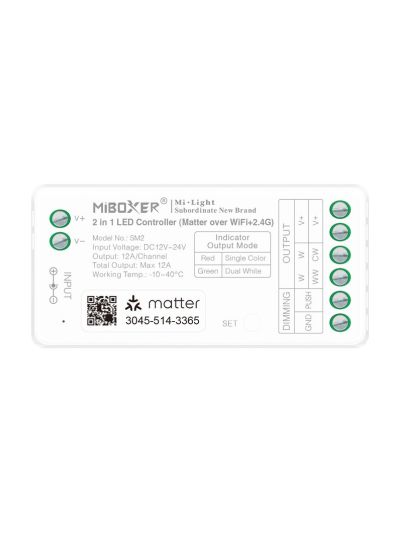

CCT-listor är beroende av en kompatibel styrenhet. Där en vanlig vit list kan drivas direkt från en transformator, kräver en CCT-list en dual-channel-styrenhet som balanserar de två vita kanalerna.

Bästa praxis vid installation

Dimensionering av nätaggregat måste ta hänsyn till maximal samtidig förbrukning av båda kanalerna. En 5 meter lång CCT-list med 12 W/m = 60 W max. Välj minst 75-80 W transformator. För långa sträckor eller flera listor från samma nätaggregat, beräkna totalen och lägg till 25 % marginal. Välj CCT-kompatibla LED-drivare – vissa transformatorer marknadsförs specifikt som "tunable white" eller "dual channel" och har funktioner optimerade för CCT.

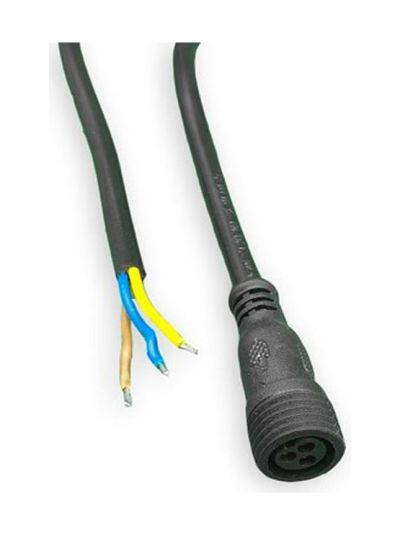

Kabeldragning och anslutningar har 3 ledare från styrenhet till list: gemensam + (oftast röd tråd), WW-kanal (ofta orange eller gul märkning) och CW-kanal (ofta vit eller blå märkning). Verifiera identifieringen i listans dokumentation innan anslutning. Omvända anslutningar mellan WW och CW ger omvänd färgtemperaturstyrning (styrenheten säger varm, listan lyser kallt) – förvirrande men inte förstörande.

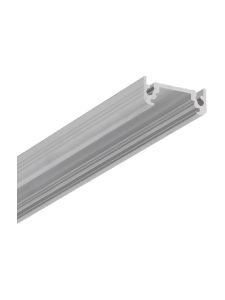

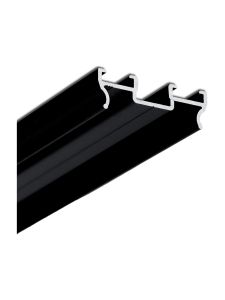

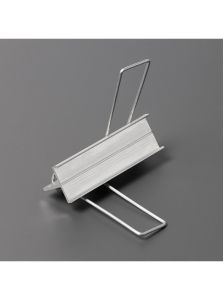

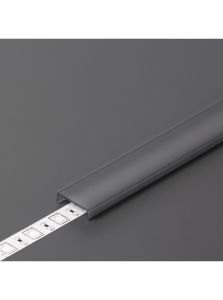

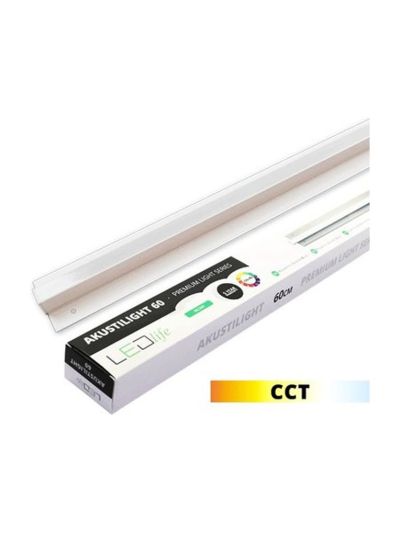

Diffusion är extra viktig för CCT-listor. Separata varma och kalla lysdioder måste blandas visuellt för en jämn färgtemperatur. Aluminiumprofiler med frostade diffusorer rekommenderas starkt. Utan diffusion kan man se separata gula och blå prickar vid mellantemperaturer, vilket förstör det estetiska intrycket.
