COB LED-slingor – revolutionerande Chip-On-Board-teknik

COB (Chip-On-Board) LED-slingor representerar en grundläggande teknisk utveckling i LED-slingdesign som adresserar de främsta estetiska begränsningarna hos traditionella SMD-slingor (Surface Mount Device). Där standardslingor har synliga enskilda LED-dioder som skapar en "pärlkedje"-effekt med tydliga ljusprickar, erbjuder COB-slingor en helt kontinuerlig belysning som påminner om klassisk neon men med modern LED-verkningsgrad, säkerhet och flexibilitet.

Tekniken bakom COB är både enkel och sofistikerad. I stället för att montera färdigförpackade SMD-LED-chips (5050, 2835 osv.) på slingan används mikroskopiska LED-chips som bonds direkt till slingans underlag i extremt hög täthet – typiskt 500–800 chips per meter jämfört med 60–240 SMD-LED per meter på traditionella slingor. Dessa minichips placeras så tätt att de visuellt smälter samman till en kontinuerlig lysande yta. Ovanpå chipsen appliceras ett jämnt fosforlager som omvandlar den blå LED-utstrålningen till önskad färgtemperatur och diffunderar ljuset för maximal mjukhet.

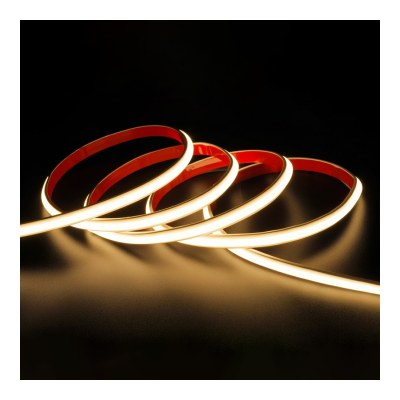

Det visuella resultatet är slående. Tänd en vanlig SMD-slinga och du ser tydliga LED-prickar åtskilda av mörka mellanrum. Tänd en COB-slinga och du ser en sömlös ljusrand utan enskilda punkter – även vid närgranskning på 10–20 cm avstånd. Denna estetiska elegans gör COB-slingor idealiska där slingans utseende spelar roll: synligt monterade under köksskåp, runt badrumsspeglar, i butiksutställningar, museibelysning och arkitektonisk kantbelysning i premiumutrymmen.

Förutom estetiken erbjuder COB mätbara prestandafördelar. Den höga chipdensiteten kombinerad med avancerad fosfortekniken ger högre CRI (Color Rendering Index) – typiskt 90–95+ jämfört med 80–85 för standardslingor. Denna överlägsna färgåtergivning gör COB-slingor särskilt lämpliga där exakt färguppfattning är avgörande: sminkspeglar, konstgallerier, högklassig detaljhandel för kläder och smycken, och professionella fotostudior som kräver korrekt färgåtergivning.

Teknisk fördjupning av COB-konstruktionen

Att förstå hur COB-slingor konstrueras och fungerar ger insikt i deras unika egenskaper och rätt användning.

Tillverkningsprocessen för Chip-on-Board

COB-slingtillverkning skiljer sig väsentligt från vanliga SMD-slingor. Processen börjar med ett flexibelt kretskort (PCB-substrat) – typiskt 8–12 mm bredd för COB jämfört med 8–10 mm för standardslingor. Substratet har ultrafina elektriska ledningar tryckta på ytan. Hundratals nakna LED-chips (typiskt blåemitterande galliumnitridchips på 0,2–0,5 mm vardera) placeras och bonds direkt till substratet genom diebonding. Wirebonding ansluter chipsen elektriskt till ledningarna. Därefter appliceras fosforlagret – en specialiserad silikon- eller epoxymatris med fosforpartiklar som omvandlar det blå LED-ljuset till önskad färgtemperatur (varmvitt, neutralvitt, kallvitt). Lagret fördelas extremt jämnt för konsekvent färgutbyte. Ett slutligt skyddslager ger mekaniskt och fuktskydd samt ytterligare diffusion.

Resultatet är en slinga där de enskilda chipsen i praktiken är osynliga – fosforlagret skapar en kontinuerlig ljusande yta när slingan är påslagen. Tjockleken på en COB-slinga är typiskt 2–3 mm, något tjockare än standardslingor (~1,5 mm) på grund av fosfor- och skyddslagren.

Ljusfördelning och strålvinkel

COB-slingor har tydligt annorlunda ljusfördelning jämfört med SMD. Standard SMD-LED strålar ut från diskreta punktkällor med typiskt 120° strålvinkel. COB:s kontinuerliga ytemitter ger ungefär 180° strålvinkel – nästan sida mot sida-belysning. Praktisk konsekvens: COB-slingor monterade i aluminiumprofiler eller kanaler lyser upp ett bredare område och minskar behovet av flera parallella stråk. För belysning under köksskåp innebär det bättre täckning av bänkskivan från en enda slinga monterad vid skåpfronten. För kantbelysning ger den en mer jämn väggbelysning.

Ljusjämnhet mätt med fotometrisk testning visar att COB-slingor uppnår <5% variation över den lysande ytan, jämfört med 15-30% variation på standardslingor (där det finns toppar vid LED-centra och dalar mellan dem). Denna enhetlighet eliminerar ränder- eller bandmönster som kan uppstå när SMD-slingans ljus reflekteras från ytor.

Värmehantering och verkningsgrad

Kontraintuitivt nog, trots att COB packar betydligt fler chips i samma utrymme, är värmehanteringen ofta BÄTTRE än i högdensitets-SMD-slingor. Orsaken: LED-chipsen är bundna direkt till kretskortet och skapar en tät termisk kontakt som överför värme effektivt till kopparlagren i kretskortet. På SMD-slingor paketeras chipsen först i plast- eller keramikhölje, vilket ökar värmemotståndet innan värmen når kretskortet. COB:s överlägsna termiska väg innebär att chipsen går svalare vid samma effekttäthet, vilket förlänger livslängden och bevarar prestandan.

Ljusverkningsgraden (lumen per watt) hos kvalitets-COB-slingor ligger typiskt på 120–150 lm/W för varmvitt och 140–170 lm/W för kallvitt – konkurrenskraftigt med eller överlägset de bästa SMD-slingorna. Kombinerat med utmärkt termisk prestanda ger COB hög ljusutbyte från en kompakt form utan överdriven värmeutveckling.

Installation och bästa praxis för COB-slingor

Installation av COB-slingor delar många moment med standardslingor men har särskilda överväganden för bästa resultat.

Monteringsöverväganden

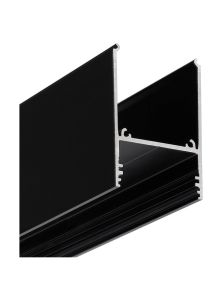

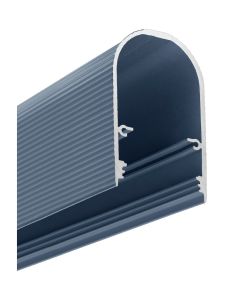

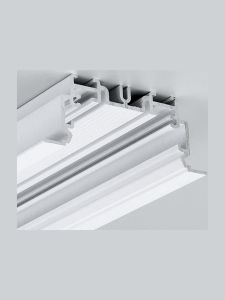

Aluminiumprofiler – mindre kritiska men fortfarande värdefulla: För vanliga SMD-slingor rekommenderas aluminiumprofiler starkt, både av estetiska skäl (diffusorn döljer LED-prickarna) och termiska skäl. För COB-slingor är det estetiska argumentet mindre avgörande – slingorna har redan ett sömlöst utseende utan profiler. Men termiska och skyddande fördelar är fortfarande värdefulla, särskilt för COB med högre effekt (12 W/m+). Och mekaniskt stöd förhindrar att slingan hänger vid takmontering. Om COB monteras utan profil (direkt med självhäftande baksida mot ytan) ska underlaget vara rent, slätt och stabilt. COB:s något tjockare konstruktion innebär mer vikt än vanliga slingor – extra häftbas eller monteringsclips rekommenderas för längder över 2 meter.

Klippning och trimning: COB-slingor kan vanligtvis klippas med 2,5–5 cm mellanrum (beroende på produkt) vid markerade klipplinjer. Klippställena har exponerade kopparkuddar för elektriska anslutningar. Använd vassa saxar eller en särskild LED-slingklippare för rena snitt – ojämna snitt kan skada fosforlagret vid kanterna. Efter klippning, inspektera snittkanten – fosforlagret ska sträcka sig helt till kanten utan luckor som blottar nakna chips. Om det finns synliga luckor, täpp till med silikontätning för att förhindra fuktinträngning.
