Lågbyggda spotlights: inbyggnadsspotar för tak med lite utrymme ovanför gipsskivan – så väljer du

Om det bara finns lite utrymme ovanför takskivan är det spotlightens inbyggnadsdjup som avgör om den får plats. Här visar vi hur du mäter utrymmet, vilken siffra på produktsidan du ska jämföra det med och vilka av de fyra HiluX-modellerna i vår kategori för lågt inbyggnadsdjup som passar när du har 10, 34 eller 39 mm. Och varför du också måste tänka på drivdonet.

Uppdaterad 23 oktober 2026 · Skriven av Ljuskällor.se:s ljusspecialister

Kort svar: Mät höjden från takets undersida och upp till det första hindret, precis där hålet ska sitta – takskivans tjocklek räknas med. Jämför måttet med siffran under ”Inbyggnadsdjup (mm)” i specifikationerna på produktsidan. I vår kategori Inbyggnadsspotar med lågt inbyggnadsdjup finns fyra HiluX-modeller: D1 Gen3 med 10 mm, D3 Tilt360 med 34 mm samt D8 Tilt360 och DS8 med 39 mm. Har du minst 10 men under 34 mm är D1 Gen3 den enda av de fyra som passar enligt siffrorna. D1 Gen3 är en 12 V-spot, och beskrivningen av 4-packet med drivdon (02-415) anger att ”den behöver ett drivdon”.

Den korta versionen

Mät vid hålet. Från takets undersida och lodrätt upp till det första hindret – vid varje hål du tänker göra. Takskivans tjocklek räknas med.
Använd ”Inbyggnadsdjup (mm)”. På D3 Tilt360 och D8 Tilt360 står det också en höjd (H) i fältet ”Storlek”. Den är 2 mm större – jämför utrymmet med inbyggnadsdjupet.
10, 34 eller 39 mm. Från 10 mm: D1 Gen3. Från 34 mm: även D3 Tilt360. Från 39 mm: även D8 Tilt360 och DS8.
Drivdonet. D1 Gen3 är en 12 V-spot och behöver ett drivdon. I ett D3- och ett D8-pack följer enligt beskrivningen ett drivdon och en kopplingsdosa med till varje spot, och produktbilderna av D3 Tilt360, D8 Tilt360 och DS8 i artikeln visar spotten med kabel till två svarta boxar. Hitta en plats även för dem.
Isolering. D3 Tilt360 och D8 Tilt360 anges med ”Direkt i isolering: Ja”. För D1 Gen3 och DS8 framgår det inte av våra produktdata – fråga oss först.

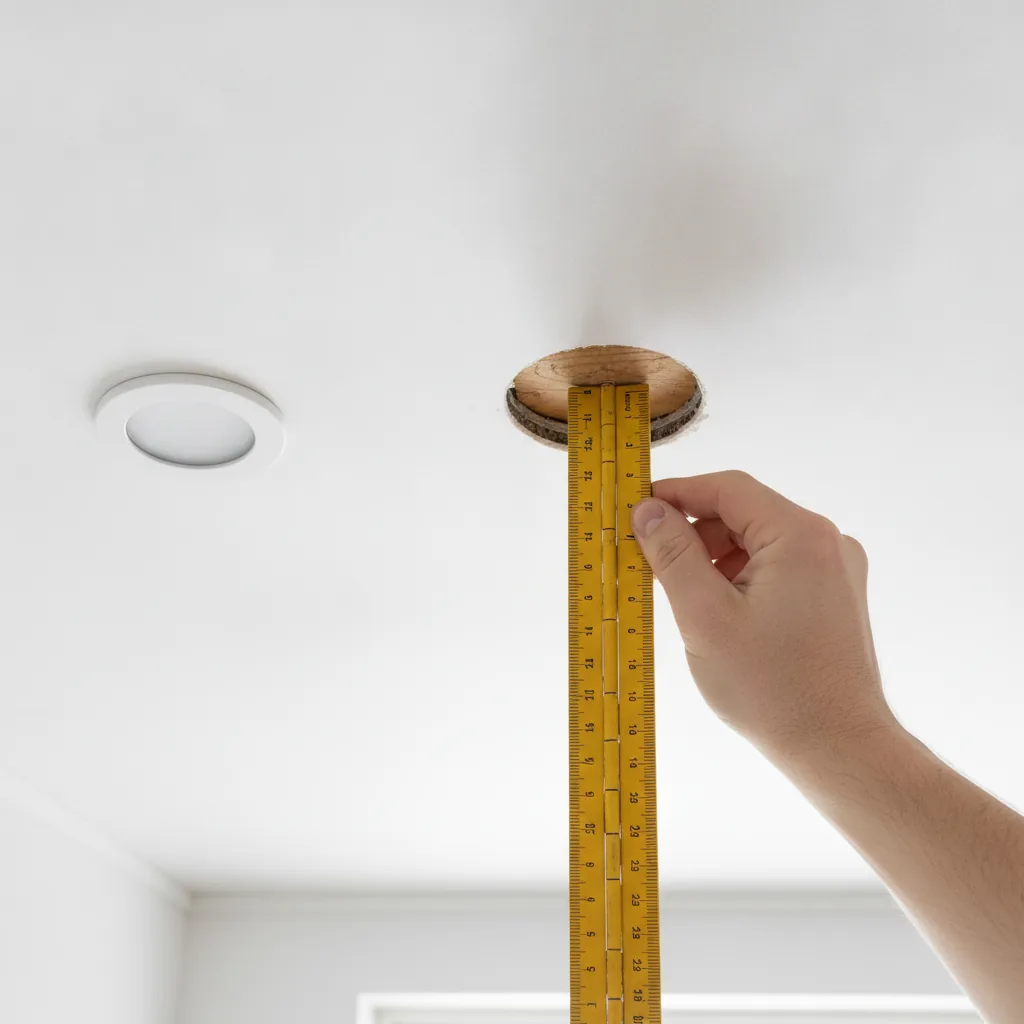

En hand håller en gul tumstock mot ett runt hål i ett vitt tak. Till vänster sitter en vit, rund inbyggnadsspot i taket — Mät utrymmet vid hålet innan du väljer spotlight. Illustration – bilden visar inte några specifika produkter.

Så mäter du utrymmet i taket

En inbyggnadsspot måste få plats i taket precis där hålet sitter. Det måttet är det bara du som känner till, så det är det första du ska ta reda på:

Sitter det redan en spot där, så ta ned den och mät genom hålet: från takets undersida och lodrätt upp till det första hindret. Hur du byter en gammal spot och vad du själv får göra står i guiden till montering av inbyggnadsspotar.
Kommer du åt ovanifrån, till exempel från en vind, så mät utrymmet ovanför takskivan där det nya hålet ska sitta och lägg till takskivans tjocklek.
Mät vid varje hål, inte bara på ett ställe i taket.
Anteckna det minsta måttet. Det är den siffran du ska välja spotlight efter.

Många har ett maxmått att gå efter, till exempel ”inbyggnadshöjd max 45 mm”. Har du ett sådant mått, så börja i kategorin Inbyggnadsspotar med lågt inbyggnadsdjup. När vi gick igenom kategorin var 39 det högsta talet i fältet ”Inbyggnadsdjup (mm)” – med 45 mm passar alla fyra modellerna enligt siffrorna.

Inbyggnadsdjup, inbyggnadshöjd och H: vilken siffra gäller?

Siffran du ska använda står i specifikationerna på produktsidan under ”Inbyggnadsdjup (mm)”. På de fyra modellerna i kategorin står det 10 (HiluX D1 Gen3), 34 (HiluX D3 Tilt360) och 39 (HiluX D8 Tilt360 och HiluX DS8).

Fältet ”Storlek” kan förvirra, eftersom det på två av modellerna anger två höjder. På D3 Tilt360 står det ”Ø:72 x H:36mm (inbyggnadsdjup 34mm) håltagning: Ø55mm”, och på D8 Tilt360 ”Ø:90 x H:41mm (inbyggnadsdjup 39mm) håltagning: 68-83mm”. H är alltså 2 mm större än inbyggnadsdjupet på båda. Databladet för D3 Tilt360 i vitt 2700K (80-853-2700-hvid), som ligger under ”Relaterade filer” på produktsidan, anger ”Recessed Height 34mm” – samma siffra som inbyggnadsdjupet. På ritningen i samma datablad är de 34 mm mätta från ovansidan av spottens kant och upp till toppen av spotten. Kanten är 72 mm bred och hålet 55 mm, så kanten stannar under taket och ligger an mot takets undersida. Därför räknas takskivans tjocklek med, och därför mäter du från takets undersida. Samma sak visar ritningarna i databladen för D8 Tilt360 i vitt 2700K (80-859-2700-hvid) och DS8 i vitt (80-860-hvid) med 39 mm och för D1 Gen3 i vitt 2700K (80-851-2700-hvid) med 10 mm.

Du stöter också på ordet inbyggnadshöjd. Produkttexten för D3 Tilt360 i vitt 2700K (80-853-2700-hvid) talar om en ”låg inbyggnadshöjd på 34mm”, och för DS8 står det i ”Storlek” ”Ø90 x 39mm (inbyggnadshöjd)”. På båda är det samma siffra som står under ”Inbyggnadsdjup (mm)”.

10, 34 eller 39 mm: vilka spotlights passar ditt utrymme?

När du vet ditt minsta mått från takets undersida kan du läsa svaret direkt i fältet ”Inbyggnadsdjup (mm)” för de fyra modellerna i kategorin:

Skiss av ett tak sett från sidan med fyra spotlights, höjderna ritade i samma skala och mätta från takets undersida: HiluX D1 Gen3 10 mm, HiluX D3 Tilt360 34 mm, HiluX D8 Tilt360 39 mm och HiluX DS8 39 mm. Streckade linjer markerar 10, 34 och 39 mm — Siffrorna kommer från fältet ”Inbyggnadsdjup (mm)”, mätta från takets undersida. Spotlightarnas form och takskivans tjocklek är förenklade, och bara spotlightarnas eget djup är ritat.

Under 10 mm: ingen av de fyra.
Från 10 till 33 mm: HiluX D1 Gen3.
Från 34 till 38 mm: D1 Gen3 och HiluX D3 Tilt360.
39 mm eller mer: alla fyra – även HiluX D8 Tilt360 och HiluX DS8.

Siffrorna gäller själva spotlightarna. Är ditt mått på gränsen, eller ligger det något annat i utrymmet, så fråga oss innan du sågar upp hålet. Har du mer utrymme blir andra spotlights aktuella: HiluX D7 Gen2 har 47 och enkelspotten HiluX D10 Inbyggnadsspot 62 i samma fält. De ligger inte i kategorin för lågt inbyggnadsdjup.

Hur modellerna skiljer sig åt i ljus, hål och styrning går vi igenom i guiden till HiluX-spotlightarna. Här håller vi oss till utrymmet.

Drivdonet behöver också plats

Fältet ”Inbyggnadsdjup (mm)” handlar om själva spotten. Titta också på det som hör till:

HiluX D1 Gen3. Fältet ”Ljuskälla” anger ”12 V möbelspot”. Beskrivningen av D1 Gen3 4-pack inkl. drivdon i vitt 2700K (02-415) anger att spotten är en 12V-spot, att ”den behöver ett drivdon” och att ”drivdonet försörjer 1–4 spotar”. Köper du D1 Gen3 styckvis finns drivdonet som HiluX D1 Gen3 LED-driver 1-4 spot - Dimbar (80-851-driver).
HiluX D3 Tilt360 och D8 Tilt360. Båda finns i 3- och 6-pack. Beskrivningen av D3 Tilt360 3-pack i vitt 2700K (02-419) anger att ett drivdon och en kopplingsdosa följer med till varje spot, och detsamma gör beskrivningen av D8 Tilt360 3-pack i vitt 2700K (02-427). Produktbilden av D3 Tilt360 och D8 Tilt360 i vitt 2700K (80-853-2700-hvid och 80-859-2700-hvid) visar spotten med kabel till två svarta boxar, och databladen för de två anger ”Output Voltage 36V”.
HiluX DS8. Produktbilden av DS8 i vitt (80-860-hvid) visar spotten med kabel till två svarta boxar, den ena med Shelly-logga, och databladet anger ”Output Voltage 30V~38V”.

Databladen under ”Relaterade filer” har måttsatta ritningar av boxarna. För D3 Tilt360 i vitt 2700K (80-853-2700-hvid) är de 72 × 33 × 22 mm och 73 × 40,5 × 26,5 mm. För D8 Tilt360 i vitt 2700K (80-859-2700-hvid) är de 72 × 33 × 22 mm och 93 × 56 × 27,5 mm. För DS8 i vitt (80-860-hvid) är den ena 100 × 43 × 22 mm. Drivdonet till D1 Gen3 är enligt ritningen i databladet för HiluX D1 Gen3 LED-driver 1-4 spot - Dimbar (80-851-driver) 111 mm långt och 28 mm högt. Ska boxarna ligga i utrymmet ovanför taket, så jämför deras mått med ditt utrymme – och fråga oss om du är osäker.

Lågt utrymme med isolering

Ligger det isolering i utrymmet, så titta på fältet ”Direkt i isolering” i specifikationerna. Det står ”Ja” på alla D3 Tilt360- och D8 Tilt360-produkter i kategorin. På D1 Gen3 och DS8 finns fältet inte, och ordet isolering förekommer inte i deras produktdata – fråga oss innan de täcks över. Varför det spelar roll går vi igenom i guiden Får LED-spotlights monteras direkt i isolering?

Fyra spotlights från kategorin

En produkt per modell, i vitt och 2700K där det finns. Texten på korten är hämtad från produktnamnen och specifikationerna på produktsidan.

Vanliga frågor om lågbyggda spotlights

Vilket är det lägsta inbyggnadsdjupet i kategorin?

10 mm. Det är HiluX D1 Gen3, både styckvis och i 4-packet med drivdon. Nästa siffra i kategorin är 34 mm på HiluX D3 Tilt360.

Är inbyggnadshöjd samma sak som inbyggnadsdjup?

På D3 Tilt360 i vitt 2700K och på DS8 är det samma siffra. Produkttexten för D3 Tilt360 i vitt 2700K (80-853-2700-hvid) talar om en ”låg inbyggnadshöjd på 34mm”, och fältet ”Inbyggnadsdjup (mm)” anger 34. För DS8 står det ”Ø90 x 39mm (inbyggnadshöjd)” i ”Storlek” och 39 under ”Inbyggnadsdjup (mm)”. Se upp med H-måttet i ”Storlek” på D3 Tilt360 och D8 Tilt360: det är 2 mm större än inbyggnadsdjupet.

Räknas takskivans tjocklek med?

Ja. På ritningen i databladet för D3 Tilt360 i vitt 2700K (80-853-2700-hvid) är de 34 mm mätta från ovansidan av spottens kant, och kanten är bredare än hålet, så den ligger an mot takets undersida. Ritningarna för D1 Gen3, D8 Tilt360 och DS8 mäter på samma sätt. Mät därför från takets undersida och upp till det första hindret.

Var hittar jag inbyggnadsdjupet på produktsidan?

I specifikationerna under ”Inbyggnadsdjup (mm)”. För enkelspotarna i kategorin finns det också ett datablad under ”Relaterade filer”. I databladet för D8 Tilt360 i vitt 2700K (80-859-2700-hvid) står det ”Recessed Height 39mm” – samma siffra som i fältet.

Gå vidare

Ska du välja mellan HiluX-modellerna utifrån ljus och hål, så läs guiden till HiluX-spotlightarna. Om hålsåg, byte av gamla spotlights och vad du själv får göra handlar guiden till montering av inbyggnadsspotar. Antal och placering kan du räkna ut i spotguiden. Fler guider hittar du i vår guideöversikt.
