Hur många LED-spotar klarar en Shelly — och när behövs en bypass?

Uppdaterad 10 augusti 2026 · Skriven av Ljuskällor.se

En Shelly-modul bakom strömbrytaren är det billigaste sättet att göra en hel ljuspunkt smart — hela raden av spotar på en gång, utan att byta en enda ljuskälla. Men modulen ställer två krav på ljuset: det måste finnas tillräckligt med last, och det får inte vara för mycket. Här är båda siffrorna och vad de betyder för de spotar och lampor du faktiskt sätter upp.

Gränsen anges i watt — inte i antal spotar

Tillverkarens datablad anger aldrig ett antal ljuskällor, och det finns en anledning till det: två spotar kan dra helt olika effekt. Därför är uträkningen alltid densamma — lägg ihop ljuskällornas watt och håll summan under modulens maximum.

Med andra ord: i en vanlig bostad tar watten sällan slut. Även ett stort kök med matplats och 16 spotar i samma grupp landar på 128 W med D8:or. Det är den nedre gränsen som krånglar.

De tre modulerna som inte kräver nolledare

I många äldre hus är bara fas och återledare framdragna till strömbrytaren — nolledaren sitter uppe vid lampan. Tre Shelly-modeller är byggda för just det.

Lägg märke till skillnaden mellan de två typerna. På 1L och 2L är bypassen ett krav så snart ljuset är LED — oavsett hur många watt som hänger på. På Dimmer Gen4 är kravet kopplat till en tröskel: under 20 W ska det in en bypass, över 20 W går den utan.

Gen3 eller Gen4 — vad är egentligen skillnaden?

Dimmermodulen finns i två generationer, och de flesta tror att den nya klarar mer. Det gör den inte. Elektriskt är de identiska — skillnaden ligger i radion.

Slutsatsen är lätt att agera på. Ska modulen bara fungera i Shellys egen app och i ett wifi-nät gör Gen3 exakt samma sak som Gen4. Ska den däremot ingå i ett Zigbee-nät tillsammans med resten av husets enheter — eller kunna prata Matter med ett annat ekosystem — är Gen4 den enda av de två som klarar det.

Vad bypassen egentligen gör

En modul utan nolledare måste ha ström dygnet runt för att kunna lyssna, även när ljuset är släckt. Eftersom det inte finns någon nolledare att skicka tillbaka strömmen genom drar modulen i stället en mycket liten viloström genom själva ljuskällan.

En glödlampa bryr sig inte — dess glödtråd är ett enkelt motstånd, och en bråkdel av en watt får den inte att lysa. En LED-lampa är en helt annan sak. Den har elektronik inuti, och redan några få milliampere kan räcka för att den ska glimma svagt, blinka med jämna mellanrum eller lysa svagt hela natten.

Bypassen är en liten komponent som monteras parallellt med ljuskällan — oftast uppe i takuttaget eller i den första spotdosan. Den ger vilströmmen en annan väg än genom LED:en. Shellys allmänna regel är att bypass behövs för de enheter som kan köras utan nolledare när lasten är under 20 W vid 240 V. För 1L och 2L Gen3 går databladet ett steg längre: där krävs bypassen vid all LED-last oavsett watt — bara glödlampor är undantagna.

Ska ljuset kunna dimras måste ljuskällan också kunna det

Shelly Dimmer Gen4 dimrar med bakkant (trailing edge) — den metod som passar LED bäst, eftersom den bryter strömmen mjukt i stället för att hugga av sinuskurvan i början. Men modulen kan inte göra en icke-dimbar lampa dimbar. Sitter det billiga LED-spotar utan dimbart drivdon får du flimmer, hopp i ljusstyrkan eller ingenting alls.

• Kontrollera lampan först. Dimbarheten sitter i lampans eget drivdon, inte i modulen — och det står i produktnamnet. Vår lampväljare filtrerar på det.
• Använd samma modell i hela gruppen. Blandade fabrikat dimrar i otakt, och det syns tydligt på en rad spotar i samma tak.
• Har du 12 V-spotar måste drivdonet vara dimbart — inte bara spoten. Vårt D1 Gen3-drivdon är det.

Zigbee eller wifi bakom strömbrytaren?

När modulen är vald efter watt gäller nästa val radion. Vi har båda, och de löser uppgiften på var sitt sätt.

Wifi: ingen hubb, men en plats i nätverket

En wifi-modul ansluter direkt till husets router. Du behöver ingen hubb, och installationen är en app och ett lösenord. Å andra sidan tar varje enhet en plats i nätverket, och räckvidden är routerns — sitter dosan i ett betonghus längst ut i en flygel är det där det krånglar. Shellys moduler är wifi-enheter.

Zigbee: mesh, men kräver en hubb

Zigbee bygger i stället ett nät av enheterna själva. Alliansen bakom standarden beskriver topologin som självorganiserande, självläkande och skalbar till tusentals noder, och protokollet som optimerat för låg energiförbrukning. I praktiken betyder meshen att varje nätdriven modul i taket också vidarebefordrar åt grannen — ju fler du sätter upp, desto bättre täckning. Priset är att det måste finnas en Zigbee-hubb i huset. Våra HiluX-dimmrar är Zigbee-enheter och förutsätter därför en Zigbee 3.0-hubb.

Den korta rekommendationen: har du redan en Zigbee-hubb, stanna i Zigbee — meshen blir bara starkare med fler enheter. Har du ingen hubb och vill inte ha någon är wifi den enklaste vägen. Och ska installationen kunna hänga med över olika ekosystem är Gen4 den modell som har båda plus Matter.

Modulerna och deras bypass

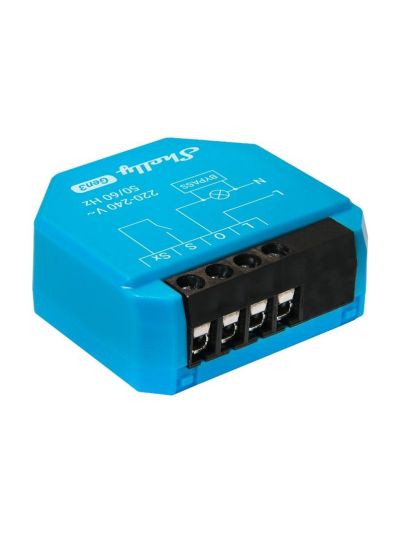

• Shelly 1L Gen3En kanal utan nolledare, 200 W. Två ingångar för strömbrytare eller tryckknapp, så att väggbrytaren fortsätter att fungera som förut.Fungerar med: Amazon Alexa, Google Home, Apple HomeKit

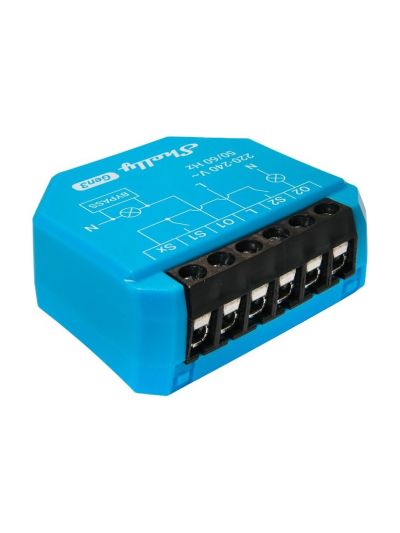

• Shelly 2L Gen3Två kanaler i en dosa — till exempel taklampa och spotar på var sin knapp. 200 W på den ena utgången, 700 W på den andra. Bypass ingår i förpackningen.Utan nolledare · Wifi och Bluetooth

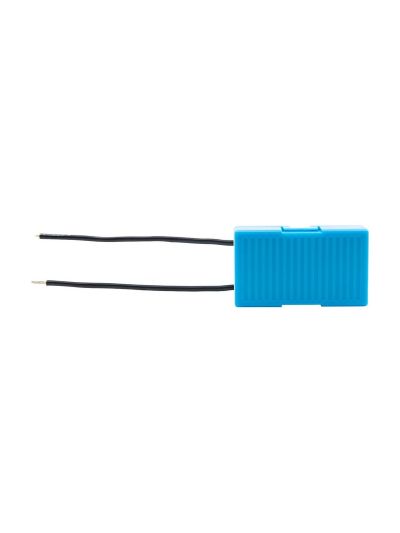

• Shelly Bypass för 1L / 2LDen du behöver när 1L eller 2L ska styra LED-ljus. Monteras parallellt med ljuskällan — inte i dosan tillsammans med modulen.För Shelly 1L Gen3 och 2L Gen3
• HiluX DS8 — Powered by ShellyVägen runt hela diskussionen: Shellyn sitter inne i spoten. 8 W, 600 lm, Ra95 och 2200–6000 K, så att färgtemperaturen kan ändras under dagen. Ingen dosa, ingen bypass.Fungerar med: Amazon Alexa, Google Home, Home Assistant

När det flimrar efter installationen

Fyra felbilder återkommer, och var och en pekar på sin orsak. Lutron har satt namn på tre av dem, och namnen är användbara eftersom de sparar en massa gissande.

Ordningen i felsökningen är värd att hålla: först om lamporna är dimbara, sedan om lasten är över minimum, sedan kalibreringen och till sist om alla lampor i gruppen är samma modell. Shellys dimmermoduler har både en automatisk kalibrering, som tillverkaren rekommenderar att du kör igen efter varje byte av last, och en inställning för min- och maxnivå, som finns just för att kunna rätta de två mittersta felbilderna.

Blinkar ljuset i en grupp utan smart modul är orsaken en annan — och då är felsökningsguiden rätt ställe att börja. Sitter det en vanlig dimmer på väggen i stället för en smart modul är det dimmerns typ och minimilast som avgör om det flimrar.

Vem får montera modulen?

Själva monteringen bakom strömbrytaren är ett ingrepp i den fasta installationen och ska därför utföras av ett elinstallationsföretag med behörig elinstallatör. Inställningarna efteråt — app, nätverk, scener, scheman — sköter du förstås själv. Detsamma gäller bypassen: den sitter i takuttaget eller spotdosan och hör till installationsarbetet.

Vill du slippa elarbetet helt är HiluX DS8 eller en smart ljuskälla en verklig genväg: intelligensen sitter i lampan i stället för i väggen.

Vanliga frågor

Kan jag sätta en bypass i dosan tillsammans med Shelly-modulen?

Nej. Bypassen ska sitta parallellt med ljuskällan, alltså ute vid lampan eller i den första spotdosan. Sitter den i strömbrytardosan är den inte parallell med lasten, och då gör den ingen skillnad.

Varför glimmar mina spotar trots att ljuset är släckt?

För att modulen drar en liten viloström genom ljuskällan. Det är normalt för enheter utan nolledare — och det är precis det en bypass tar bort. Glimmar ljuset utan att det sitter en smart modul i gruppen är orsaken en annan, och då är felsökningsguiden rätt ställe att börja.

Kan en modul styra spotar i två olika rum?

Ja, om de sitter i samma grupp och tänds med samma strömbrytare. Ska de kunna styras var för sig behövs antingen två moduler eller en modul med två kanaler, som Shelly 2L Gen3.

Vad händer om jag överskrider wattgränsen?

Modulen blir varm och elektroniken slits. De flesta enheter har överlastskydd och slår ifrån, men det är en nödbroms, inte ett driftläge. Ligger du nära gränsen, dela upp gruppen eller välj en modell med högre belastning.

Kan jag dimra med en 1L eller 2L?

Nej. De är till/från-reläer. Ska ljuset kunna dimras utan nolledare behöver du Shelly Dimmer Gen3 eller Gen4 — och ljuskällorna måste själva vara dimbara.

Kan jag behålla min vriddimmer på väggen och sätta modulen bakom?

Nej. Dimmermodulen är dimmern, och den måste få vanlig, oklippt nätspänning in — inte en kurva som en vriddimmer redan har skurit i. Ska väggen fortfarande kunna dimra upp och ner sätter du en fjädrande tryckknapp i stället för vriddimmern. Både Dimmer Gen3 och Gen4 har en inställning just för det: tillverkaren kallar den switch/button input mode och stöder dimring med en eller två tryckknappar.

Det finns nolledare i min dosa — ska jag ändå välja 1L?

Nej, och det bör du inte. Finns det nolledare står hela utbudet öppet, och du slipper både bypassen och viloströmmen genom ljuskällan. 1L och 2L är en lösning på ett problem som du då inte har.

Hur stor är en modul — får den plats i dosan?

De är byggda för att ligga bakom en vanlig strömbrytare, men utrymmet i en infälld apparatdosa är trångt, och det ska också finnas plats för ledningarna. Är dosan full är alternativet antingen en modell för DIN-skena i centralen eller en spot med inbyggd elektronik som HiluX DS8.
